如何DIY一把虹膜锁

来源:  2017/10/9
浏览量:948
五金网:www.wjw.cn


武汉虹识
   虹膜生物识别技术领航者

智能家居
   自2013年起,国家工信部、发改委等14个部门共同发布《国家物联网发展专项行动计划》,明确将智能家居作为战略性新兴产业来培育发展。加之智能硬件市场的不断扩张,技术日新月异的推动以及人们消费习惯正逐渐发生变化等因素,预计到2019年,智能家居市场将突破1950亿元人民币,智能家居时代已经到来。

何谓智能
   就现阶段智能门锁市场来看,占据市场主流且技术发展较为成熟的智能识别方式仍是指纹、人脸以及虹膜。其中,虹膜识别技术相较其它两种生物识别技术,具有得天独厚的优势。首先,人体虹膜形成后,在整个生命历程中将是保持不变的。指纹日常生活中容易磨损,且手指沾水时无法识别。人脸识别仍存在相似人脸误识,弱光环境失效等问题。其次,虹膜识别响应速度小于一秒,相较于指纹和人脸识别更为方便实用。“看一眼就解锁”将为你轻松解除脱掉手套、帽子、眼镜等才能开门的烦恼,带你感受真正的智能。

一步领先


   武汉虹识技术有限公司目前是虹膜识别硬核芯片的全球唯一供应商,拥有世界领先的自主虹膜生物识别核心算法以及覆盖面广的虹膜生物识别成套解决方案,致力于成为虹膜生物识别技术应用的领航者。
   基于虹膜识别核心算法,武汉虹识为各行业客户提供极具竞争力的定制化解决方案。今天特别请到虹识技术应用工程师为大家带来智能虹膜锁DIY全攻略。简单几步,即可自己打造虹膜生物识别智能锁。干货满满,快来一起涨姿势吧!

智能虹膜锁DIY全攻略
二话不说,先上图!

   武汉虹识自主研发的虹膜锁方案套件包括:虹膜模组开发套件、虹膜编码识别模组、锁具开发套件。整洁明快的方盒,蕴藏着技术研发团队的智慧结晶。

材料清单
虹膜模组开发套件


开发板底座一个
开发板支架一个
J3延长线一条
U盘一枚

锁具开发套件


主控板一块
主板盒一个
触控板一块
滤波片一块
防拆报警模块
扬声器模块
紧急电源MicroUSB接口板
复位开关板一块
锂电池一块
锂电池充电器一个

虹膜编码识别模组


虹膜编码板一块
虹膜摄像机一个


   HS-QDEV-ERM100开发板是武汉虹识技术有限公司为了帮助客户和开发者快速熟悉和使用 HS-QMOD-ERM100 虹膜编码识别模组而推出的开发板,开发板采用 STM32 作为主控芯片,包含串口,JTAG,按键,双色 LED,蜂鸣器、语音等外设资源,开发板内置程序可实现虹膜模块的注册,识别,删除,复位等功能,用户可通过 JTAG 接口升级开发板固件,也可以根据需要进行二次开发。
这次DIY虹膜锁主要是借助开发套件进行功能测试,确认虹膜模组功能OK。

组装测试
虹膜模组开发套件组装


   将开发板支架插入开发板底座插槽中,用四颗M2x12 螺丝进行固定。


虹膜模组开发套件组装完成。

虹膜编码识别模组组装

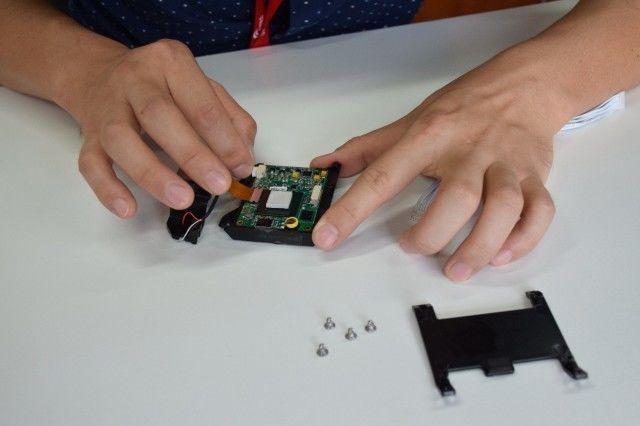

1.用螺丝刀将结构件四颗螺丝拆开,便于连接线接入。


2.按压接入FPC软排线,注意对准接口卡到位。摄像机模块与主控板进行数据交换。


3.接入虹膜摄像机电源线。


4.接入8pin主控板连接线。


5.接完线后用螺丝锁好后盖。


虹膜模组与模组开发套件连接
验证模组基本功能


1.将8pin连接线穿过支架固定孔位。


2.将虹膜摄像机、虹膜编码板放入支架对应位置。

3.螺丝刀、M2x8 两颗螺丝将摄像头固定在支架上。


4.将8pin连接线插入开发板对应接口中完成组装。

5.组装完成。


6.连接适配器,打开拨动开关给系统供电,系统进行初始化。


7.虹膜注册
按下注册键按照语音提示,人眼离摄像机镜头大概25cm左右,前后微调,分别注册左眼两次,右眼两次,注册完成,注册灯 U3 由红色变为绿色,模板灯 D1 熄灭,进程灯 D2 熄灭。如果 20s 内未完成注册,将会语音提示注册失败。

8.虹膜识别
按下认证键按照语音提示,人眼离摄像机镜头大概25cm左右,前后微调,按照语音提示开始识别,识别完成,识别灯 U2 由红色变为绿色,如图所示,20s 内如果识别未完成或者不成功,将会有语音提示识别失败。


9.虹膜删除
    按下删除按键,进程灯 D2 闪烁, 删除灯U1 变为红色。


10.删除灯变为绿色,虹膜模板清空同时模板灯变为橙色。


11.按下复位按键,进程灯每隔 200ms 开始闪烁,所有当前正在进行的操作(注册,识别,删除)都会被复原,所有操作状态灯都熄灭,模板灯不受复位按键影响,复位完成,进程灯熄灭。

锁具开发套件组装


配件如图


1.MicroUSB 接口板插入Micro-USB 应急电源接口(红色)


2.防拆报警模块插入主控板对应接口。


3.扬声器模块插入主控板对应接口。

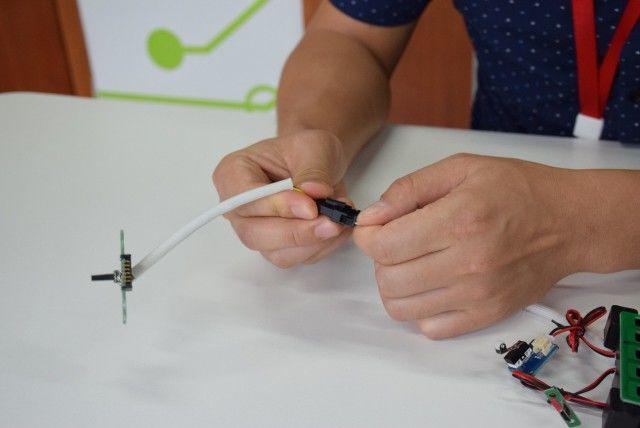

4.复位开关板线缆(含6芯电池接口)接入白色线缆。


5.锁具电机接入锁具电机连接线缆。

6.将锂电池接入复位开关板6芯电池接口。


虹膜编码识别模组
与锁具开发套件组装


1.将虹膜编码识别模组8pin连接线插入主控板光学模组接口,用于光学模组供电以及数据交换。


2.DIY虹膜锁组装完成。
   此时虹膜锁处于休眠状态。


3.触摸触控板任意键将虹膜锁唤醒,虹膜模组开始工作。


4.按功能键“#”键根据语音提示进行虹膜或者密码录入注册超级管理员。并可通过超级管理员添加删除管理员、常住用户、临时用户。
